アセンブリ内の購入部品データからメーカーカタログへアクセスする

アセンブリ内に配置されているある購入部品のCADデータについて「これってどこのメーカーの何シリーズだったか？」など調べたい場合、通常はプロパティなどを参照しメーカーWEBページへアクセスすることが一般的かもしれません。

しかし、PARTsolutions CADインテグレーションを用いた場合、そのCADデータをキーに、メーカーカタログデータへアクセスすることができます。つまり、通常ある部品のCADデータが欲しい場合は「メーカーカタログ＞部品CADデータ」という流れですが、PARTsolutionsではこの逆「部品CADデータ＞メーカーカタログ」が可能となります。

操作

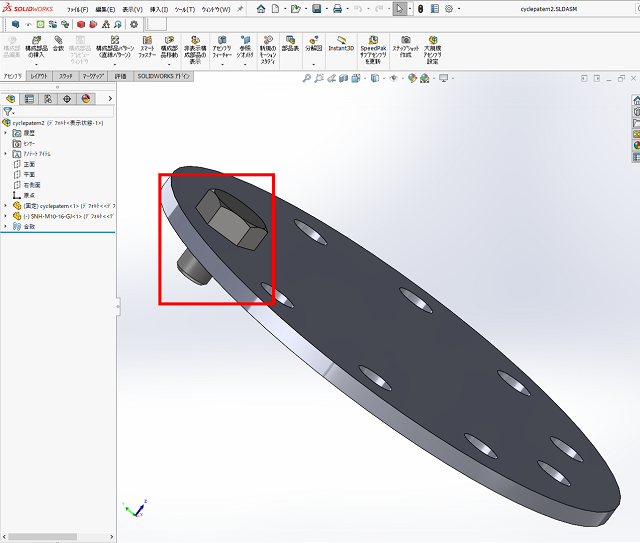

１．購入部品を含むアセンブリを開きます。

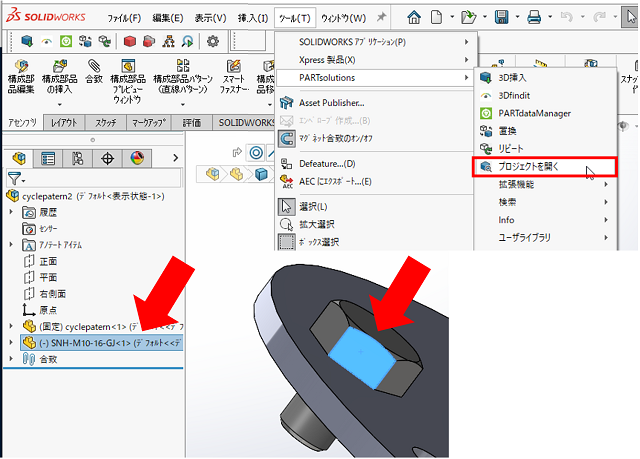

２．購入部品CADデータを選択し、「PARTsolutions」メニューの「プロジェクトを開く」を選択します。

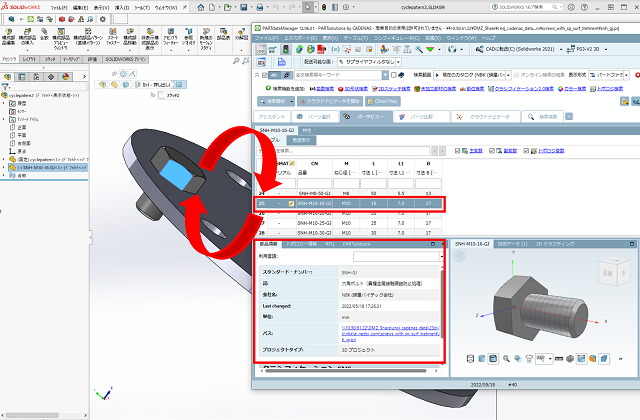

３．２の操作後PARTdataManagerが起動し、同時に選択されたCADデータの元となったカタログデータへアクセスします。

このように相互のアクセスが可能です。

上記操作を動画でもご覧いただけます。
