「推奨」などカタログにマークをつけるには？

例えば、自社で利用する部品メーカーでも、社として推奨したいメーカー、または何らかの理由で一時的に使用を停止するメーカー、など自社の部品利用ルールをエンジニアへ通達したい場合があります。

通常はメールで通達等が一般的かと思います。しかし、PARTsolutionsでは、それをGUI上に明示することができるので、エンジニアが通達を認知する／しないにかかわらず、強制的に明示することができ、より確実にルールに即した運用を促進できます。

PARTsolutions TIP 23「生産終了予定の部品の新規利用をなるべく避け、その代替品の利用を促すには？」の機能と少し重なるところはありますが、今回の機能はただマークするだけとなります。

操作方法

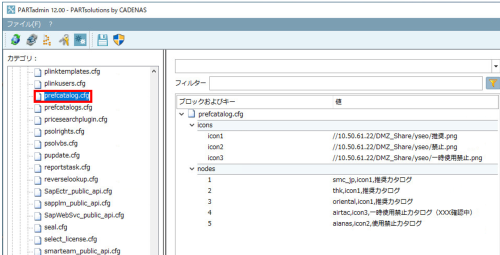

１．PARTadminを起動し「設定ファイル＞$CADENAS_SETUP＞prefcatalog.cfg」を開きます。

２．[icon」ブロック（なければ「ブロックの追加」で作成）に「icon1, icon2, icon3,,,」の要領でキーを追加し、値にはGUI上に表示させたいpngまたはbmpのイメージファイルのパスを記載します。

※対応するイメージファイルのサイズは最大「32 x 32 （px）」です。

今回は「推奨」「禁止」「一時使用禁止」の３つのルールを表示させるので３つのキーを用意しています。もちろん3つ以上も追加できます。

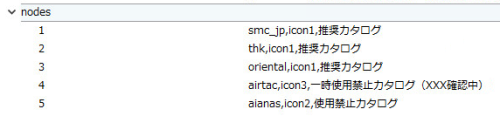

３．「nodes」ブロック （なければ「ブロックの追加」で作成）に「1, 2, 3…」 の要領で数字のキーを追加します。

値は３つのパラメータから成り、各パラメータは「,（カンマ）」で区切ります。

ルールは以下の通りです。

<カタログ名>,<[icon]ブロックで設定したイメージファイルのキー>,<表示するツールチップ>

例えば「SMC株式会社」カタログに「推奨カタログ」のイメージを表示させ、ツールチップには「推奨カタログ」と表示させたい場合には、値は以下となります。

smc_jp,icon1,推奨カタログ

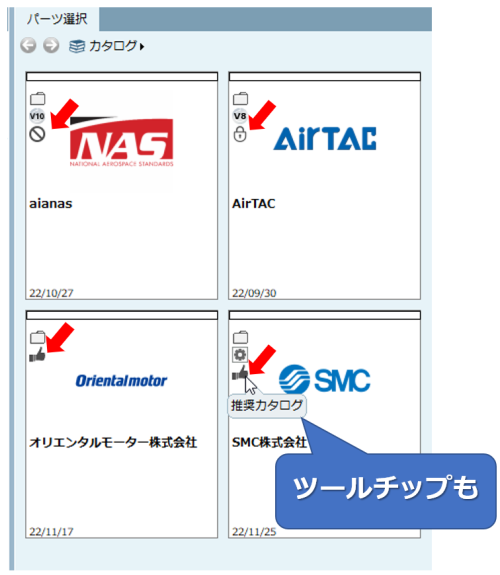

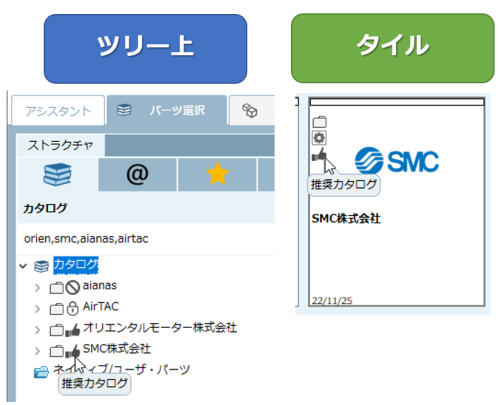

４．設定後PARTsolutionsを開くとSMCカタログには以下のイメージが表示されます。

他のカタログも同様です。
