部品構成や機能の概要を参照するには？

部品の内部構造は、3Dビューでは直接わかりません。さらに、部品には詳細な付加情報があり、正確な使用方法が示されています。

ここでは、そのような機能をご紹介します。

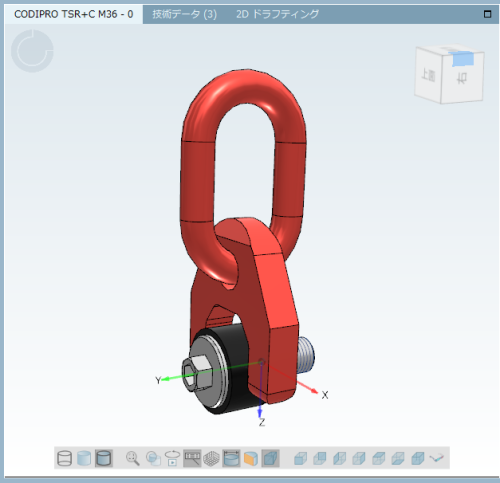

元の3Dビュー

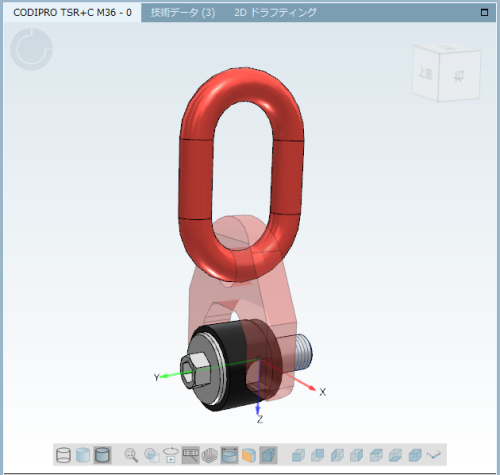

透過性

マウスの中ボタンでクリックすると、一部のパーツが透明になります。

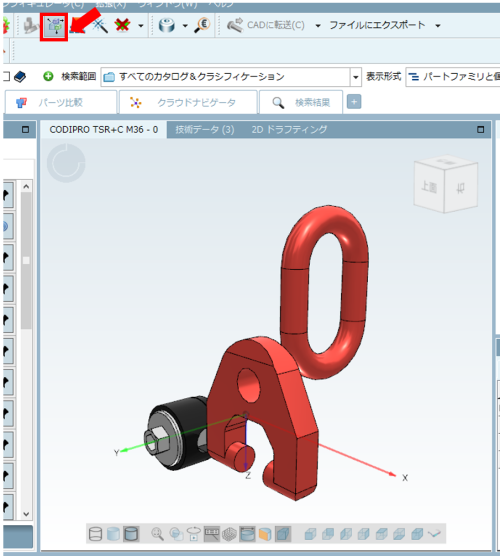

分解ビュー

以下のツールバーのアイコンをクリックすると、「分解ビュー」が表示されます。

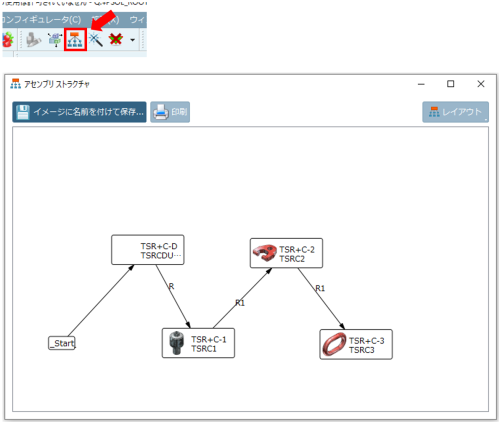

アセンブリ構造

以下のツールバーのアイコンをクリックすると、「アセンブリ構造」が表示されます。

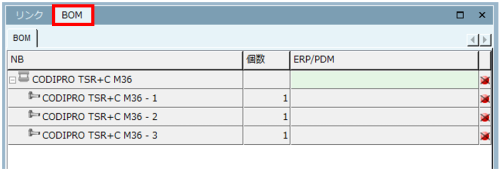

部品表（Bill of Material）

部品表はドッキングウィンドウ「BOM」で確認できます。

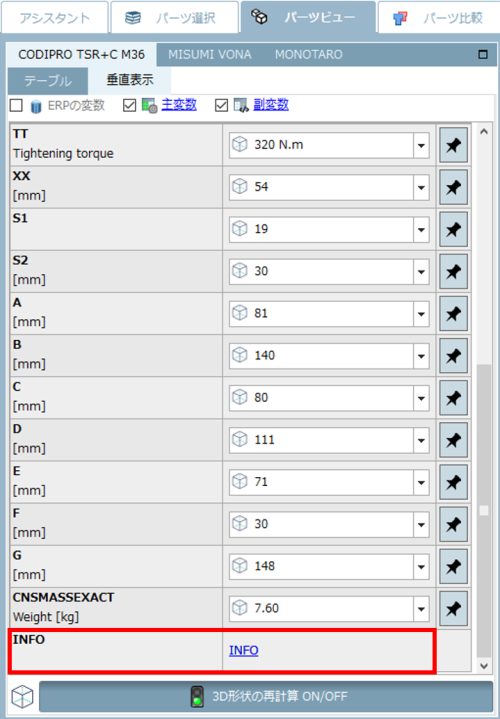

その他、追加情報が属性テーブルにリンクされているパーツもあります。

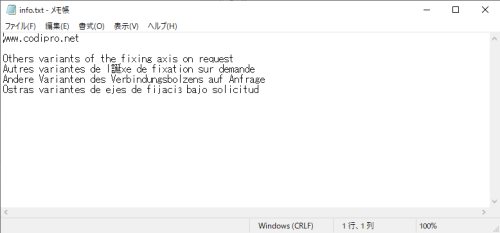

クリック後

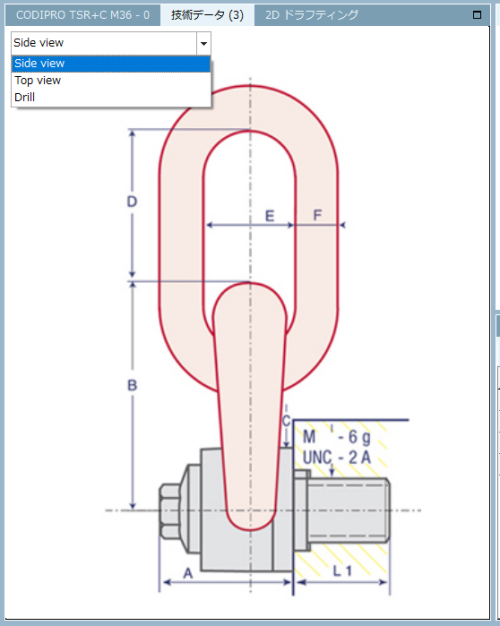

複数の技術情報が付加されているパーツもあるので確認してみてください。
