全文検索を補完 - 編集を伴う2Dスケッチ検索 -

状況

全文検索では簡単に検索を行うことができますが、多くの部品が検出され検索結果リストを一瞥しただけではなかなか欲しい部品が見当たらない場合があります。このようなとき、言葉よりも絵を描くことでより簡単に目的の部品を見つけることができます。2Dスケッチ検索は全文検索を補完する使い方もできます。

実例を見てみましょう。

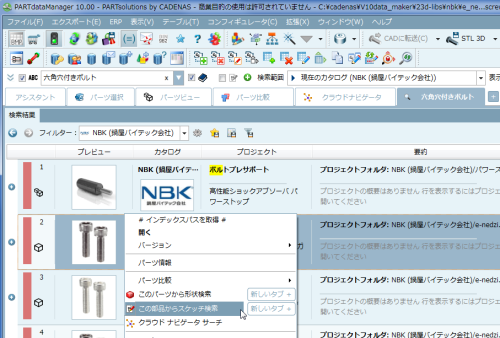

１．検索結果リストで部品を選択、右クリックでコンテキストメニューを呼び出し、「この部品からスケッチ検索」を選択します。

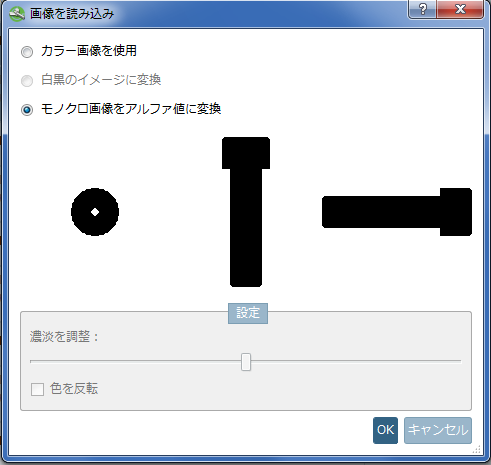

このとき「画像を読み込み」ダイアログが表示されます。

「OK」ボタンをクリックします。

このとき、上記のスケッチが2Dスケッチ検索の図として適用されます。

２．「2Dスケッチ検索」をクリックし、スケッチを編集します。

このときスケッチャーが開きます。

３．スケッチの編集を実行します。

今回は以下のように修正してみます。

４．「適用して検索」をクリックします。

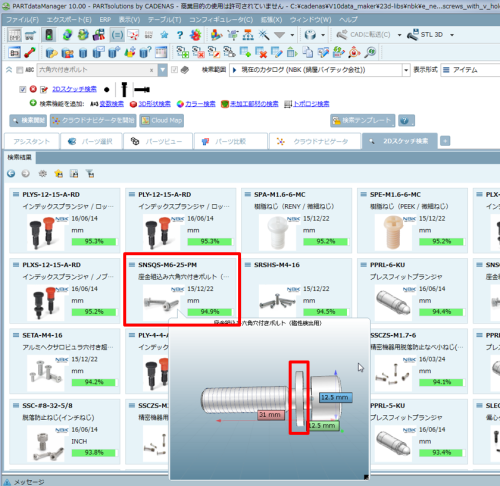

座金付きのボルトが見つかりました。
