実際の図面データを使って検索するには？

従来の「2Dスケッチ検索」では検索キーとなる画像を自分で描画する必要がありました。うまく描画できないとなかなか意図した検索結果にならないといったこともありました。しかし、現在は画像データを取り込むことができますので、これによって自身で描画することなく検索ができます。

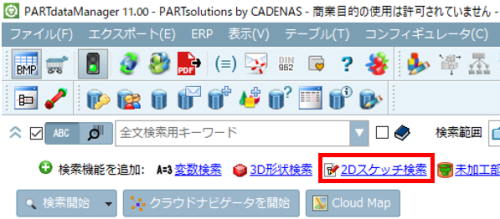

１．「2Dスケッチ検索」をクリックします。

＞同名のダイアログボックスが表示されます。

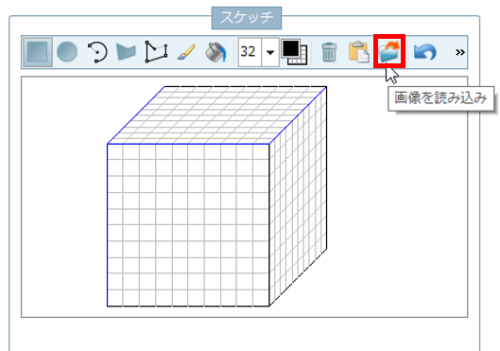

２．「画像を読み込み」ボタンをクリックします。

＞Windowsエクスプローラーが開くので、画像データを選択します。

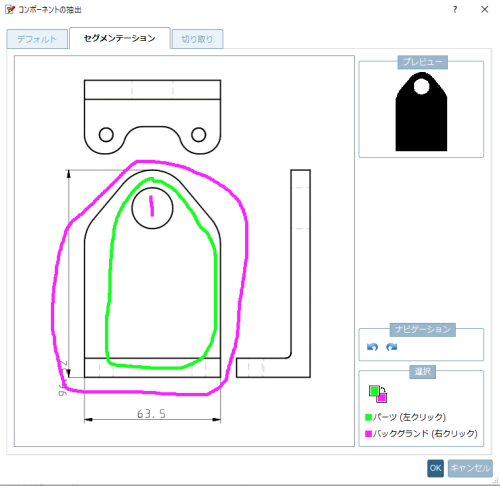

３．「コンポーネントの抽出」ダイアログに変わるので、「セグメンテーション」タブを選択し、パーツ部分と背景部分をマークします。

※表示されている寸法値は無視されます。プロポーションのみが有効です。

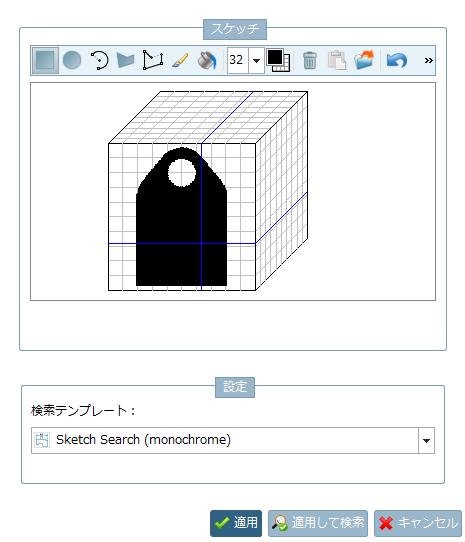

４．右上の「プレビュー」を見てよければ「OK」ボタンをクリックします。

このとき「スケッチ」のキューブに描画されます。必要に応じて追加のビューをインポートし上記と同じ操作を実行します。

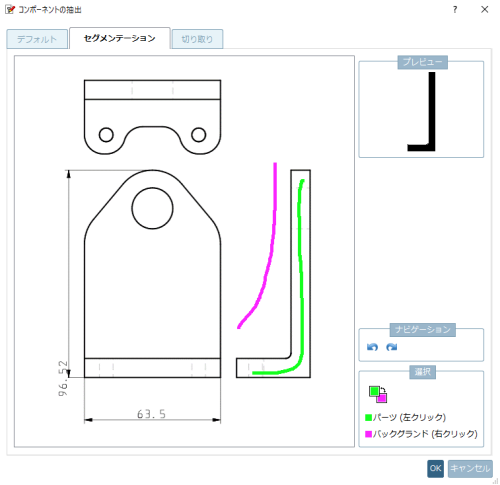

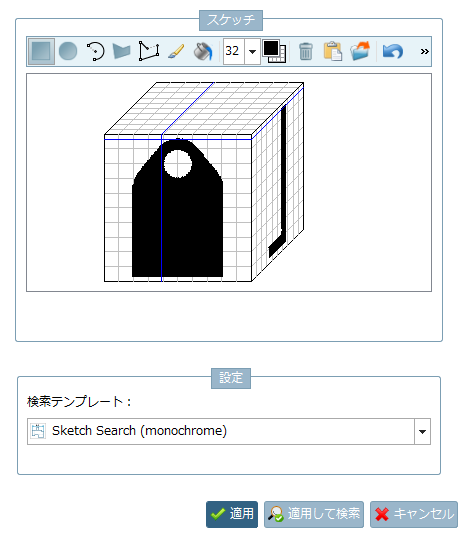

ほとんどの場合は、その部品の特徴を最も表している1面だけで検索できますが、ここでは同じ画像を使って右側面も取り込んでみました。

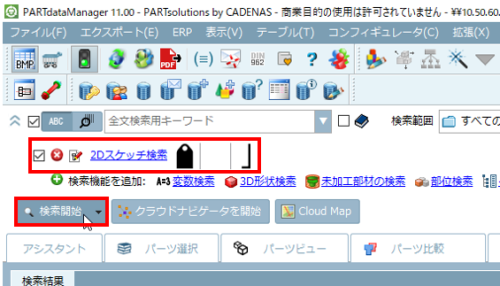

５．「適用して検索」ボタンをクリックで即検索実行、「適用」ボタンをクリックではこの条件の２Dスケッチ検索がアクティブになりますので、その後続けて検索を実行するには「検索開始」ボタンをクリックします。

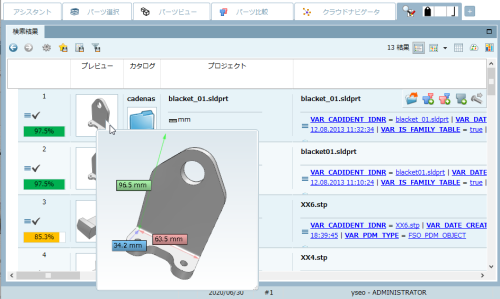

＞検索結果です。
