部位検索6 - 部位の位置関係を考慮する場合と考慮しない場合で異なる類似度

PARTsolutionsの部位検索における類似度の計算は、ある特定の位置関係が考慮します。

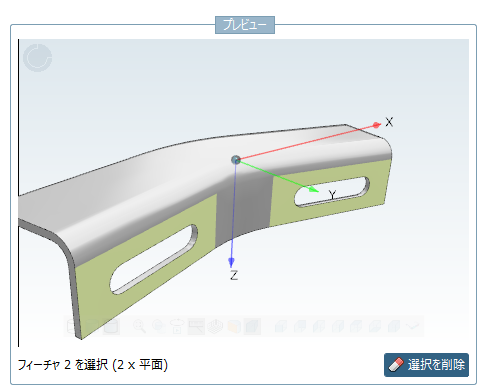

ケース１：ある角度で配置されている２つの面を選択

このケースでは、PARTsolutionsは各面に開いているスロット穴、および、選択された2面の角度を考慮して類似度を計算します。従って後述するスロット穴のみが選択された場合と比較すると、検出する部品は少なくなります。

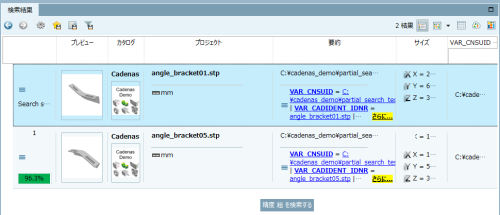

検索結果です。

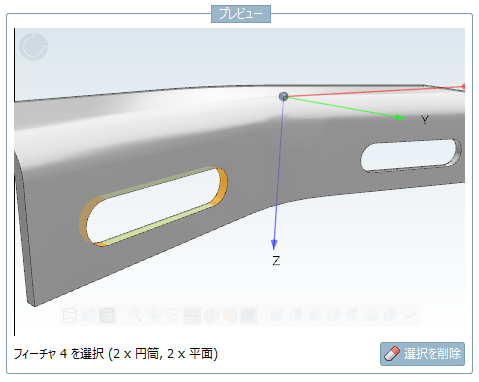

ケース２：スロット穴のみを選択

このケースでは、 PARTsolutionsは単純に選択されたスロット穴に類似する穴を持つ部品を検出します。

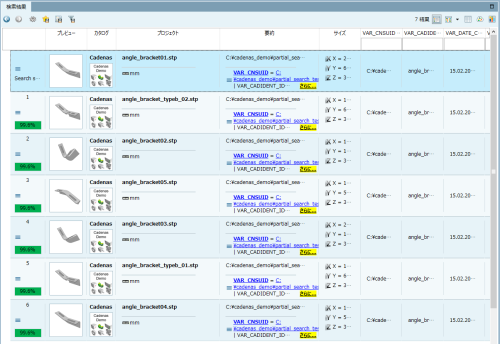

検索結果です。
