部位検索3 - 面が持つ穴パターンを考慮した検索

今回は、選択された面が持つ穴パターンを考慮した検索を行ってみます。

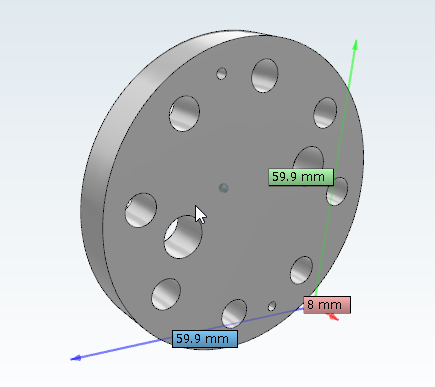

例えば以下のようなパーツがあります。直径の異なる穴がいくつか開いています。これと同じ穴の配置パターンを持つ部品を検索したいと思います。

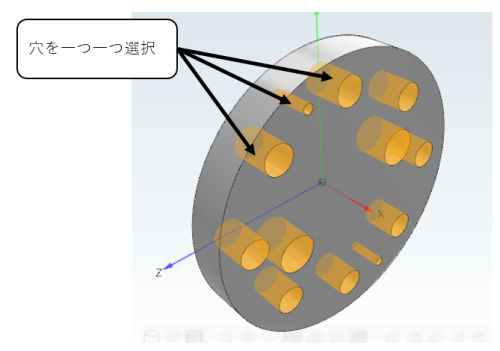

前回、 「複数の面が選択されたときの形状と位置等その関連性も考慮して検索ができる」という話をしました。したがって、以下のように各穴を個別に選択して検索することも可能ですが、穴が多いと選択するのが少々面倒かと思います。

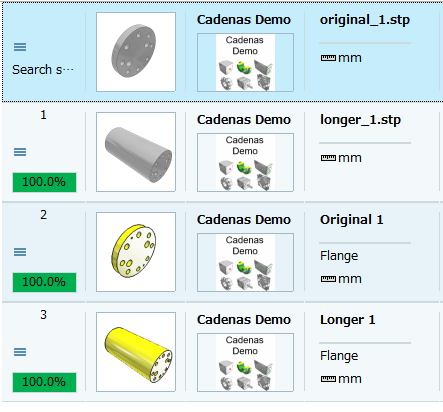

検索結果です（この結果を覚えておいてください）。

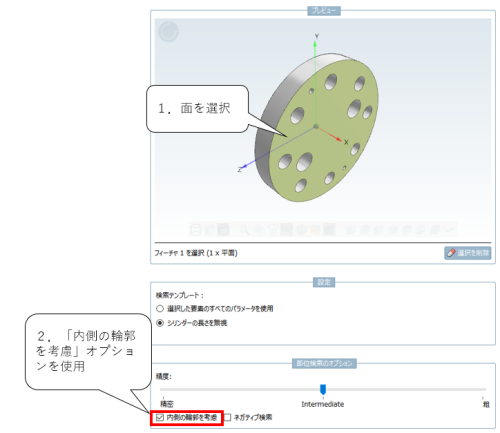

そこで、穴の開いている面を選択して、オプションの「内側の輪郭を考慮」を使用します。これにより選択された面が内包する穴パターンを考慮して検索することができます。穴を個別に選択するより楽かと思います。

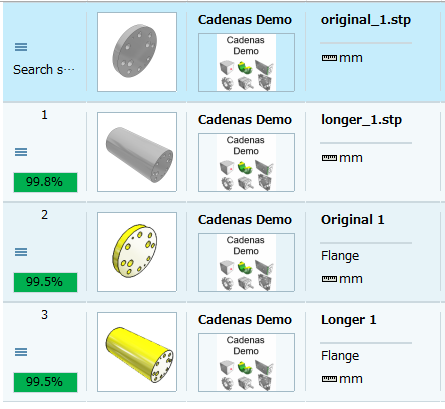

検索結果です。パーセンテージは個別選択より若干落ちますが、同じ部品が検索されました。

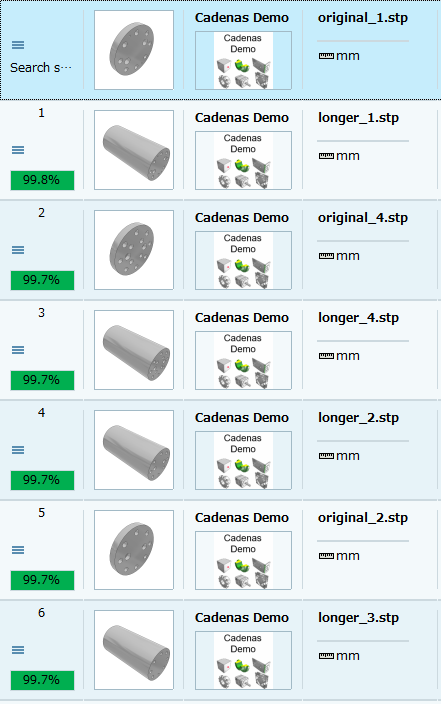

「 内側の輪郭を考慮 」をオフにして検索すると、以下のように異なる検索結果となります。

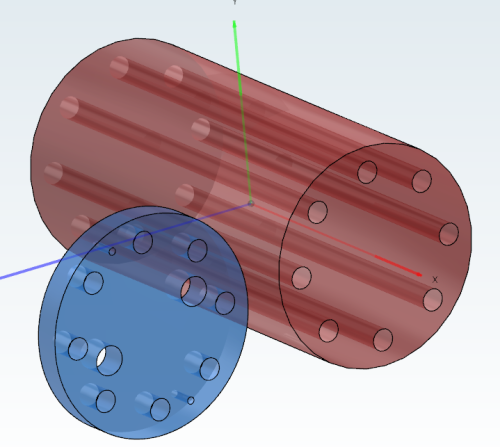

この場合穴パターンは考慮されないため、単に選択された面と類似する面を持つ部品が検索されます。例えば元の部品と6位で検索された部品を比較してみます。以下のように穴パターンは異なります。

次回に続きます。
