部位検索1 - 基本パターン

１．PARTdataManagerの検索メニューから「部位検索」をクリックします。

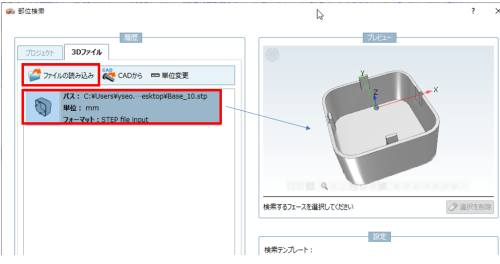

２．外部の3Dファイル（ここではSTEP）をロードします。

３．ロードされた部品で「ツメ」を選択します。

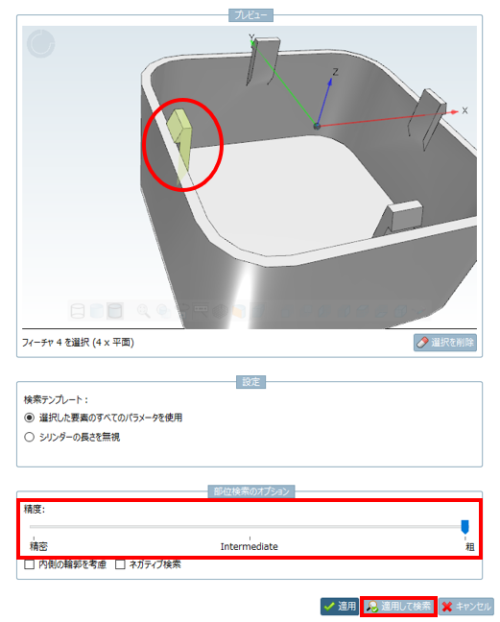

以下の画像で赤丸で囲った箇所が選択された「ツメ」の部分です（緑にハイライトされています）。検索精度は「粗」を選択します（一番みつかりやすいです）。最後に「適用して検索」ボタンをクリックします。直後に検索処理が開始されます。

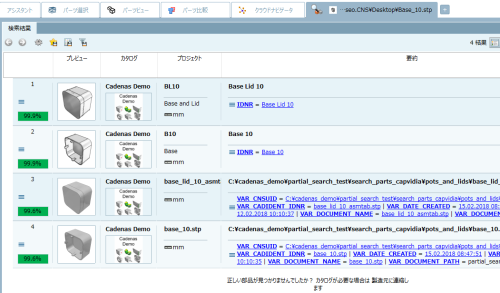

少し待つと、以下のように結果が表示されます。

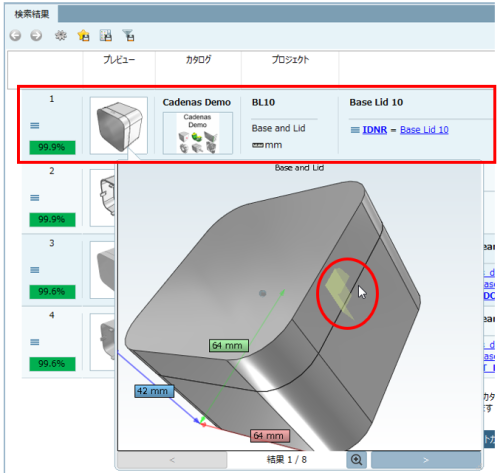

プレビューにマウスカーソルを重ねると3Dプレビューが表示され、どこがヒットしたのかマークされています。

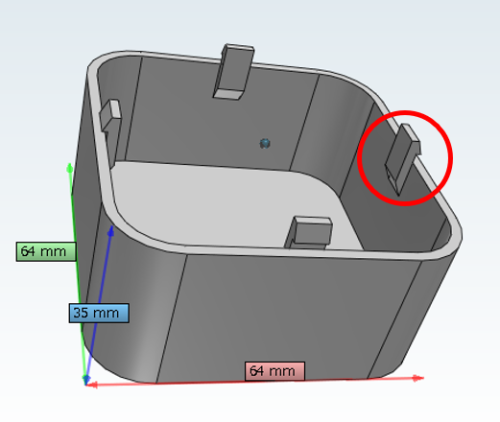

以下は検索結果1番の部品で検証した結果です。赤丸の箇所はヒットした部分です。この例のようにたとえ隠れていても探すことができます。

このように「ある部品の特徴的な一部分と類似する部分を持つ他の部品を探す」ということが基本で、最もわかりやすいかと思います。

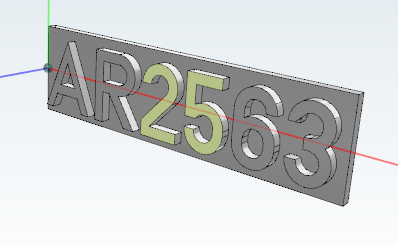

そのほか、例えば以下のような文字付のプレートがあるとして、その一部の文字を持つ他の部品、みたいな探し方もできます。これも「一部分」ですね。

検索条件

結果

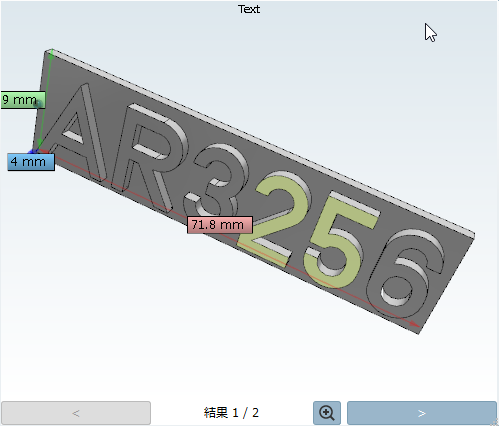

以下のように「25」という文字を持つ他のプレートが見つかりました。

次回はもう少し違うパターンをご紹介したいと思います。
