生成されるCADデータの保存先を変更したい

前回のファイル名の変更に続いて、CADデータの保存先の変更方法です。通常は「%CADENAS_DATA%\pool」フォルダ内に格納されますが、運用によっては別フォルダにしたい場合もあるかと思います。

設定方法

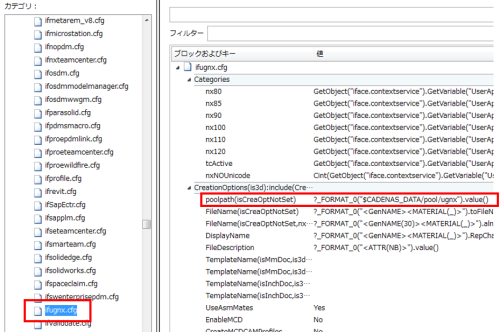

PARTadminを起動し、「PARTsolutions」＞「設定ファイル」＞「CADENAS_SETUP」＞「if<cadname>.cfg（今回はifugnx.cfg）」＞[CreateOptions(is3d)]＞poolpath キーを選択します。

現在は「?_FORMAT_0(“$CADENAS_DATA/pool/ugnx”).value()」という値ですが、これを変更します。例えば「C:\temp\cadfile」というフォルダに保存したい場合は次のように変更します。

?_FORMAT_0(“C:\temp\cadfile”).value()

共有フォルダも可能です。

?_FORMAT_0(“\\cns001\PSOL\cadfile”).value()

ここでもマクロの使用が可能です。

• <PREFIXLIST(/)>：選択されているパーツのカタログ名に置換されます。

?_FORMAT_0(“\\cns001\PSOL\cadfile\<PREFIXLIST(/)>”).value()

「"\\cns001\PSOL\cadfile」フォルダ内に「smc_jp」「thk」等メーカー名のサブフォルダが作成され、その中にCADデータが保存されます。
