生成されるCADデータのファイル名を変更したい

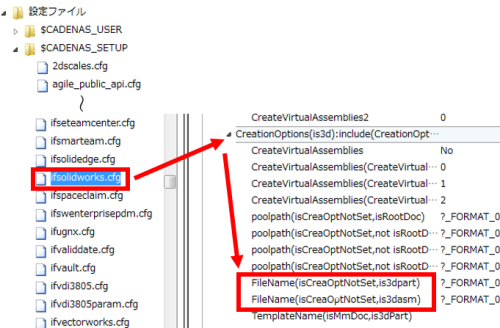

PARTadminを起動し、「$CADENAS_SETUP/ifsolidworks.cfg」を選択します。右側の「CreateOptions(is3d)～」以下の「FileName」キーの値で設定します（赤枠）。上がsldprtファイルの名前、下はsldasmファイルの名前です。

それぞれのキーを以下のように変更します。

• FileName(isCreaOptNotSet,is3dpart)=?“CNS_”+_FORMAT_0(“<CATALOG>_<GENNAME>”).alnum(“_”).value()+“_SOLIDWORKS”+application.cadVersion+“.sldprt”
• FileName(isCreaOptNotSet,is3dasm)=?“CNS_”+_FORMAT_0(“<CATALOG>_<GENNAME>”).alnum(“_”).value()+“_SOLIDWORKS”+application.cadVersion+“.sldasm”

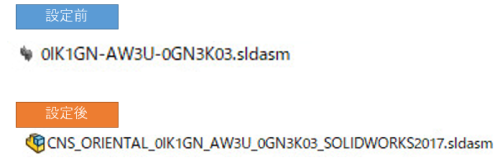

CADデータを生成してみましょう。次の画像の下がそれです。デフォルト設定とは名前が変わっていることが確認できます。

以下が設定した値についての解説です。少々ごちゃごちゃしていますが仕様なのでこれは如何ともし難く。

?“CNS_”+_FORMAT_0(“<CATALOG>_<GENNAME>”).alnum(“_”).value()+“_SOLIDWORKS”+application.cadVersion+“.sldasm”

• 値先頭の「?」：これは、値の中にマクロが入っている場合文字列ではなくマクロとして処理するためのマークです。仮に「"CNS_“+_FORMAT_0(”<CATALOG>_<GENNAME>“).alnum(”_“).value()+”_SOLIDWORKS"+application.cadVersion+“.sldprt"」と先頭の?がない値を設定すると、このままの文字列がファイル名となってしまいます。
• “CNS_”：ファイル名の先頭に「CNS_」という文字をつける記述です。文字は””でくくります。
• +：文字の連結を示す記号です。

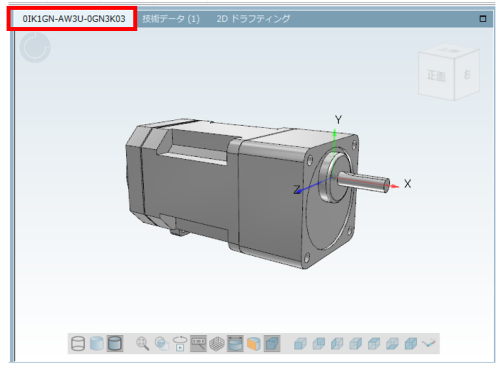

• _FORMAT_0(”<CATALOG>_<GENNAME>“).alnum(”_“).value()：マクロ処理です。「<CATALOG>」はパーツのメーカー名に置換され、「<GENNAME>」は冒頭にあげた値に置換されます。続く「almun(”_”)」は英数字以外を_（アンダーバー）に置換するためのマクロです。最後の「.value()」は文字を出力するマクロです。お約束だと思ってつけてください。
• ”_SOLIDWORKS"+application.cadVersion+“.sldasm”：「”_SOLIDWORKS”」は”“でくくられているので単なる文字です。続く「application.cadVersion」はSolidworksのバージョンに置換するマクロです。この例ではSolidworks2017を使っているので「2017」という値になります。「”.sldasm”」も文字で拡張子です。

sldprtファイル用とsldasmファイル用の設定の違いは、末尾の拡張子だけです。逆に個別に設定することもできますので、sldasmファイルとsldprtファイルで命名ルールが異なる運用にも対応することができます。

その他値で使用可能なマクロは、以下のとおりです。

• <GENNAME(25)>：冒頭赤枠で囲った値に最大文字数を指定します（これは25文字）。パーツによっては100文字以上となる場合のありますので、その際CADシステム側で長いファイル名を受け付けないときの対策等に使用できます。
• ToLower()：すべての文字を小文字に変換します。
• MaxLen(28)：最終的な値の最大文字数を制約します。この例は28文字に制限します。
• toFileName(“_”)：一般的な禁則文字を「_」に置換します。
• RepSeq(“;,_”)：値を置換します。この例は「;」を「_」に置換します。
• add(“.sldasm”) ：文字を追加します。この例は「.sldasm」という文字を追加しています。

こんな形で使用します。

?_FORMAT_0(“<GENNAME(25)>”).toFileName(“_”).RepSeq(“;,_”).ToLower().MaxLen(28).add(“.sldasm”).value()

拡張子の前のファイルベース名までで28文字に制限、小文字に変換され、最後に拡張「.sldasm」が加わり、最終的なファイル名となります。
