3Dビューの向きを変更するとき、オリエンテーションキューブを使うには？

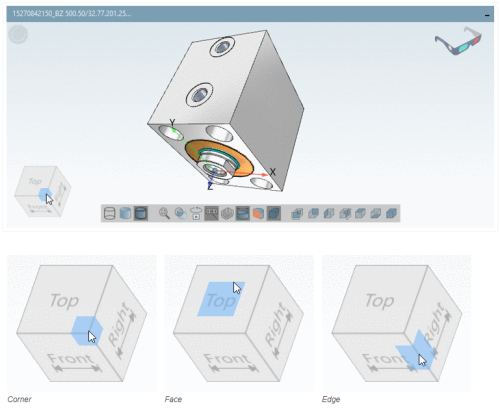

3Dプレビュー内でパーツの向きを変更するとき、AutoCADやInventor等多くのCADで採用されているオリエンテーションキューブをPARTsolutionsでも利用できます。これを使用して3Dビューを回転させます。 エッジ、コーナー、またはフェイスをクリックすると、その部分が前面に表示されます。 同じ箇所を繰り返しクリックすると、垂直方向にパーツが回転します。

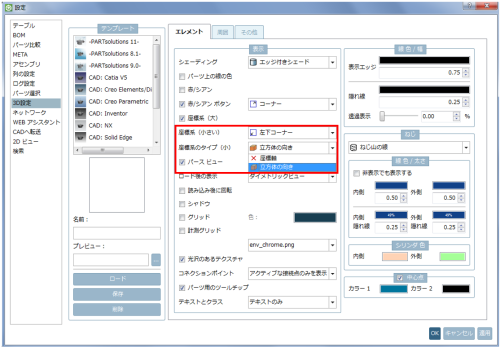

オリエンテーションキューブを表示するには、PARTdataManagerのメニュー「設定＞3D設定＞エレメントタブ＞座標系（小さい）」で表示位置、「座標系のタイプ（小）」メニューで、「立方体の向き」オプションを選択します。
