「赤くてこんな形したもの何だっけ？」こんな場面でどう探すか？

探したいものについて、「色」の印象で強く覚えている場合もあるかと思います。今回はそんなときの探し方です。

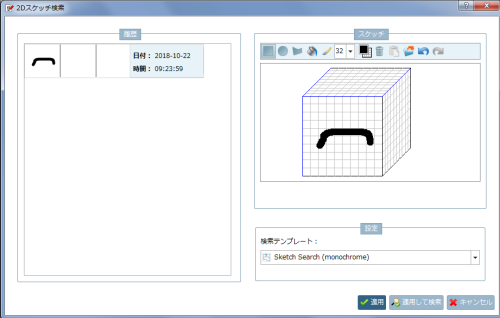

１．2Dスケッチ検索で探したいものの形を描きます

⇒「こんな形した」に対応する情報です。

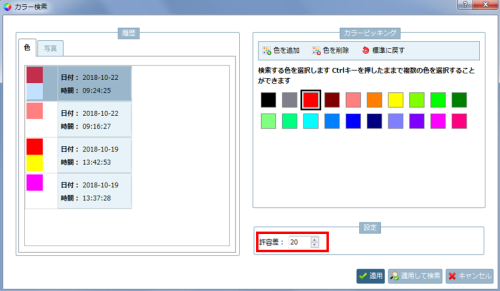

２．カラー検索で色を指定します。

⇒「赤くて、、、」を指定します。下部の「許容率」はRGBの幅を指定できます。例えば赤はRGB「255:0:0」ですが、許容率「0」ですと、少しでも違っている場合検索されませんので、ある程度幅を持たせることで検出されやすくなります。この例は許容率「20」ですが、その場合

235   0   0

の範囲の色を検索します。

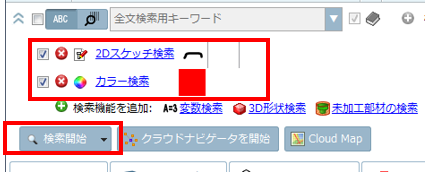

３．図のように、色とスケッチを指定できたら「検索開始」をクリックし、検索します。

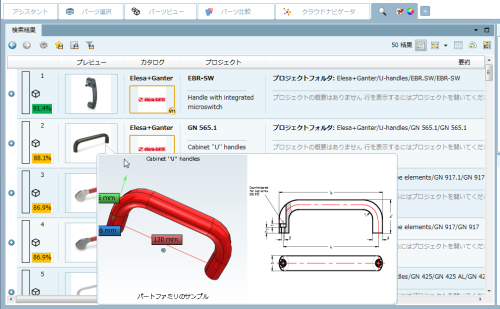

４．条件にヒットした部品が検索されます。

NOTE：

現在のところ、すべての部品データに色の情報がついているわけではありませんので、この例のように検索できるデータは一部の部品に留まります。
