同じような穴のパターンを持つ部品を探すには？

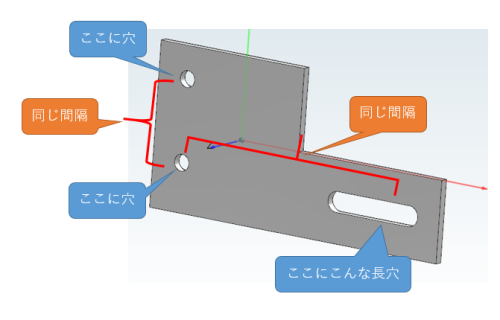

例えば、以下のように部品の形状そのものではなく、その部品が持つ穴の配置パターンと同じパターンを持つ他の部品を探したいという場合もあるかと思います。
CADENAS PARTsolutionsではこれを探すことができます

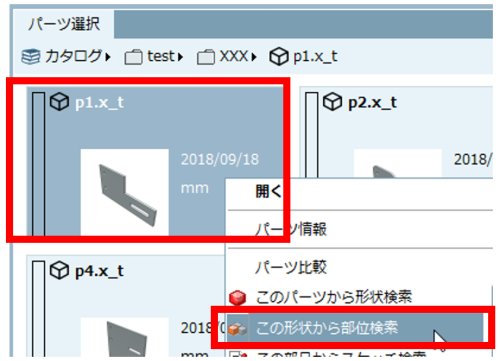

１．穴パターンを持つ部品を選択して「この形状から部位検索」を選択します。

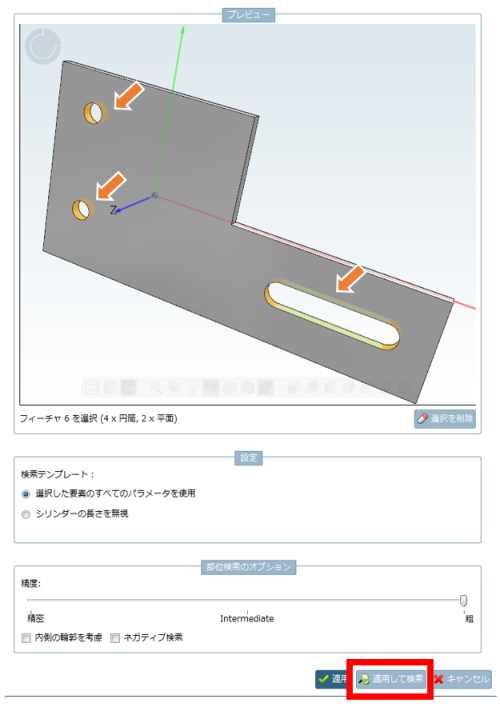

２．ダイアログ上で、穴を選択します。
以下の図のように、検索したい穴を選択します。穴を選択することで穴の直径、穴の深さ、そして穴の間隔も検索条件に考慮されます。選択が完了したら「適用して検索」ボタンをクリックします。

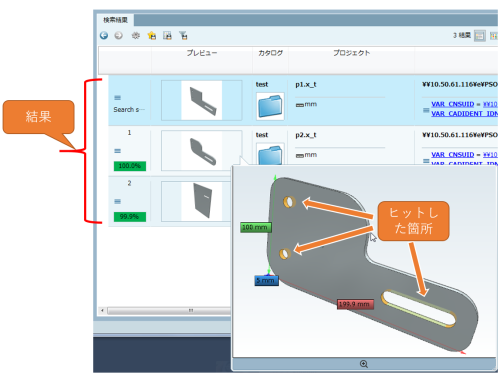

３．検索が実行され、同じ穴パターンを持つ部品がリストされます。
検索結果内の部品のプレビューにマウスカーソルを重ねると、3Dプレビューツールチップが表示され、3Dプレビュー内でどの部分がヒットしたかマークされます。
応用例１

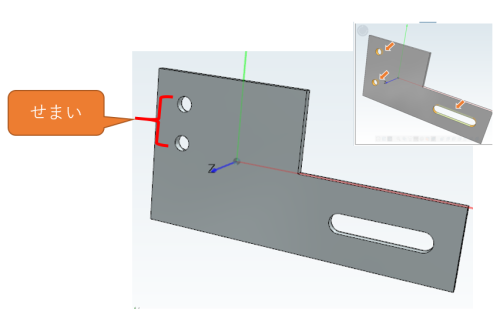

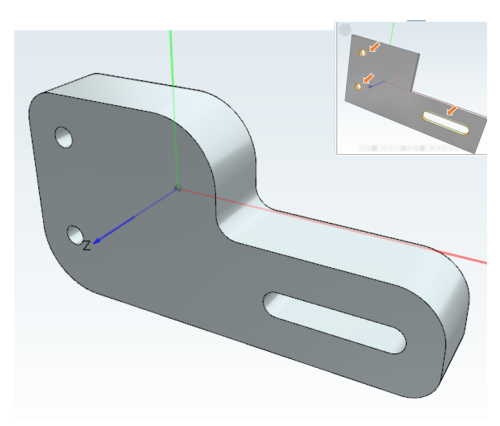

例えば、以下の部品もありますが、選択された穴パターンとは穴の間隔が異なるのでヒットしません（右上が検索元の部品です）。しかし穴のサイズは同じです。
このように穴の幾何学的配置は無視して、とにかく同じ要素を持つ部品をヒットさせたい場合は、「部位検索」ではなく「トポロジ検索」を使用します。

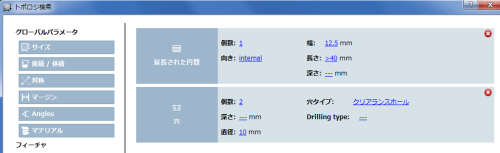

トポロジ検索
「延長された円筒」で長穴を、「穴」で通常の穴を検索できます。
結果

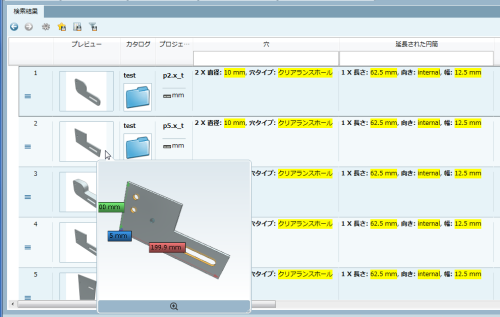

今度は前述に示した部品も検索されました。同様にヒットしたトポロジがマークされて表示されます。
単に「D=10,L=5の穴を2個持つ部品」を探すという場合、「部位検索」でも「トポロジ検索」でも探すことができますが、前者は穴の幾何学的配置も考慮され、後者はされずとにかく指定された条件（ D=10,L=5の穴を2個持つ）に該当する部品を検索する、という違いです。
応用例２
以下のように、同じ幾何学的配置パターンを持つが、深さが違う部品も見つけたいとします。

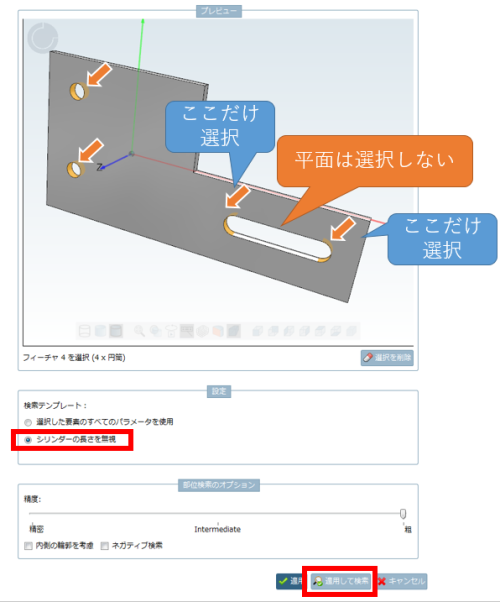

このような場合「設定」のオプションで「シリンダーの長さを無視」を選択します。これで穴の長さを無視します。ただしこの場合で長穴を選択する場合は少しコツが必要で、図のように平面部分は指定しません、指定すると「シリンダー」にならないので長さも考慮されてしまいます。左右の円弧部分のみを選択します。この左右円弧の幾何的配置は考慮されます。

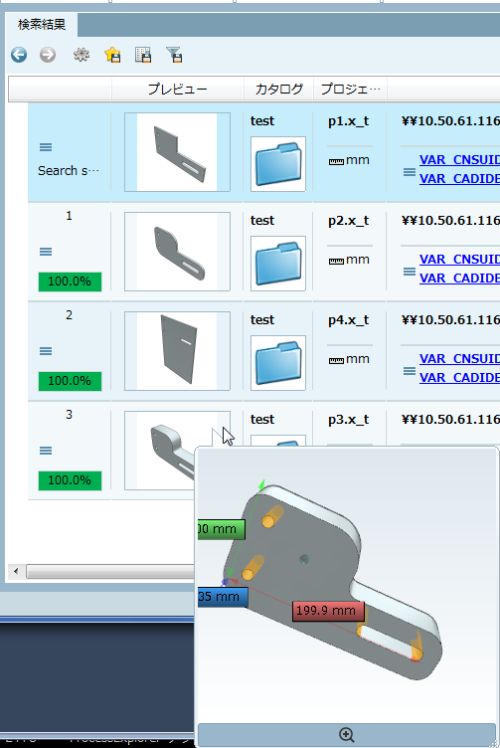

結果
今度は長さ違いもヒットしました。
