2Dスケッチ検索で部分削除の簡単な書き方

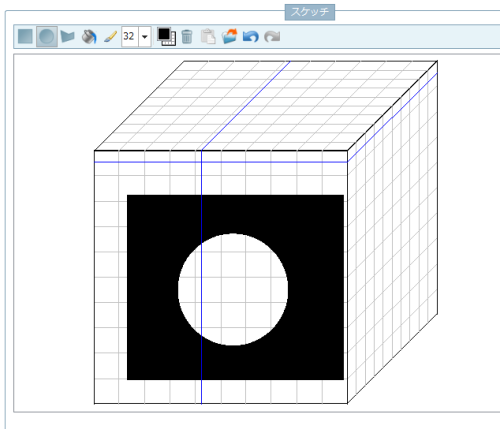

2Dスケッチ検索のスケッチで、例えば以下のような絵を描くとします。

この場合、通常は

  1. 「黒」で四角を描く
  2. 色を「白」に切替える
  3. 「丸」に切り替える
  4. 「丸」を描くという流れになります。

中央の穴を表現するためには、丸く部分的に削除する必要があり、その場合は上記のような手順になります。



しかし、右クリックを押しながら描くと、色を切り替えることなく「白」で描くことができます。この場合は

  1. 「黒」で四角を描く
  2. 「丸」に切り替える
  3. 右クリックで「丸」を描く

と操作を一つ省略できます。ちょっとした便利な使い方です。
