3D形状検索で、結果の概要を一目で把握するには?
3D形状検索の結果を比較するには「パーツ比較」機能があります。これにより詳細な違いを確認できますが、それより以前に検索結果一覧の段階で簡易的に結果の概要を知りたい場面もあります。

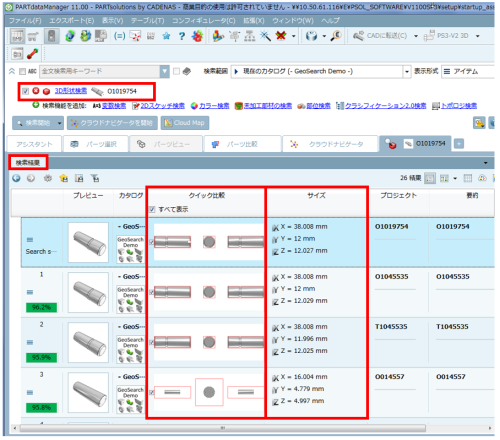

その場合、「検索結果」で「クイック比較」を使用するとリスト内で、大よその比較とサイズを知ることができます。リストの最上部が検索元のパーツ、番号「1」以降が検索されたパーツで、類似度の降順で表示されます。
「クイック比較」の2Dプレビューは各パーツの三面図で、赤枠は検索元のパーツの領域です。例えば番号「3」は検索元に対して大分小さいことがこの段階で直感的にわかります。サイズを考慮しないプロポーションのみの検索で、通常の2Dプレビューだけではわからないサイズ感を直感的に把握できます。具体的な寸法は「サイズ」で知ることができます。
