パーツのサイズ感を一目で簡単に把握する方法

最も簡単な方法は「計測グリッド」機能を使う方法です。

通常のパーツビュー内の3Dプレビュー又は「パーツ比較」機能の3Dプレビュー内で右クリック、コンテキストメニュー内の「計測グリッド」コマンドをONにします。

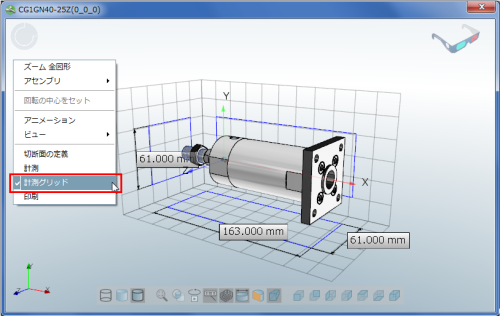

通常の3Dプレビュー

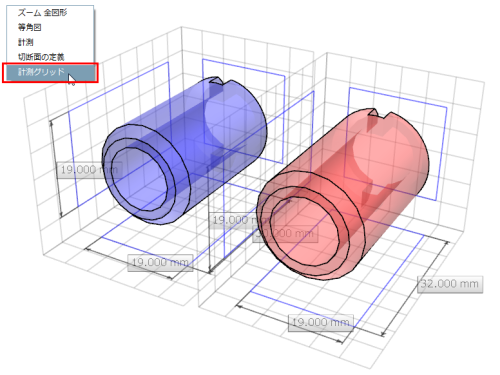

「パーツ比較」機能内の3Dプレビュー

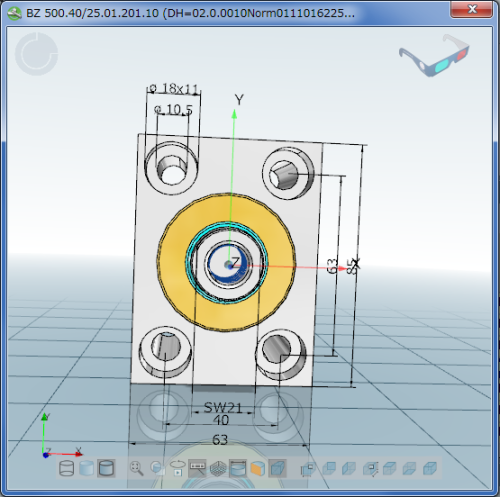

また一部の製品データでは、3Dプレビュー内に寸法が記述されています。
