パーツ比較ダイアログ内で形状検索の基準を変更して再計算するには？

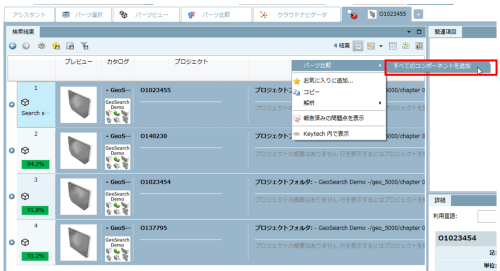

あるパーツを使って3D形状検索を実行し、検出された結果をすべて「パーツ比較」にロードしたとします。結果内のすべてのパーツをロードするにはCtrl+Aですべて選択した後でコンテキストメニューから「すべてのコンポーネントを追加」を選択します。

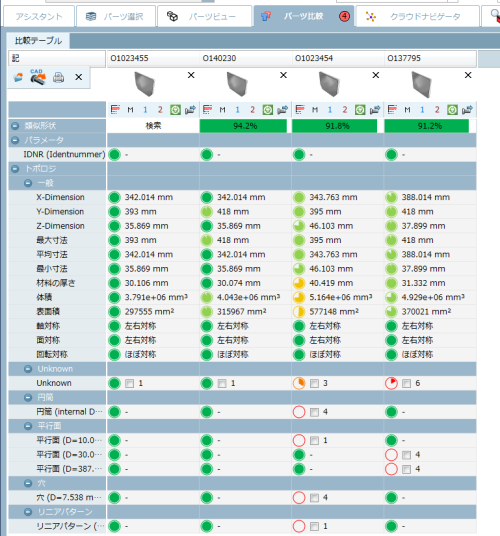

以下のように結果内のすべてのパーツがパーツ比較にロードされました。ここで表示されている結果は、左端の「O1023455」に対しての類似度です。

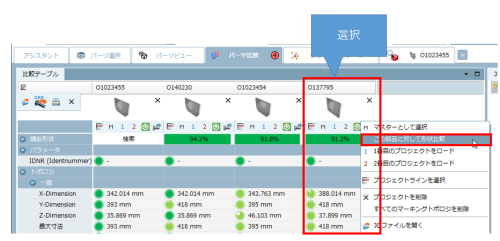

ここで、一番右端の「O137795」に対してその他のパーツの類似を再計算することができます。パーツを選択して「この部品に対して形状比較」を選択します。すると、この選択されたパーツを基準として類似度が再計算されます。

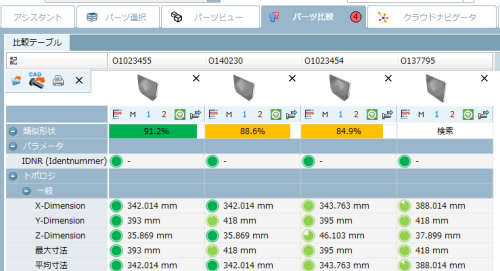

• 再計算後の結果

上記結果は右端の「O137795」に対する類似度です。このようにパーツ比較内で形状検索の基準を変えて簡単に再計算できます。

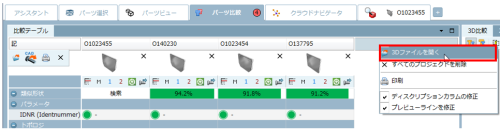

これにより、例えば検索結果内に外部から違う3Dデータをロードしてそれを基準に再計算することができます。空白部分で右クリックし「3Dファイルを開く」をクリックします。

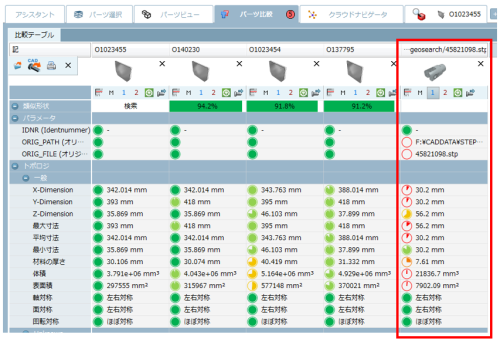

OSの「ファイルを開くダイアログ」が開くので任意の3Dファイルを選択しロードします。ここではstpファイルをロードしました。右端に追加されます。

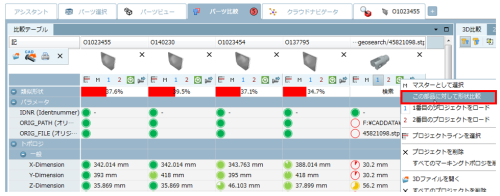

この後、先ほどと同様に右クリックで「 この部品に対して形状比較」を実行すれば、この後から追加された3Dデータを基準とした結果を再計算できます（ここでロードされたパーツは全然形状が違うので30%程度の類似度となってしまいましたが……）
