パーツ比較 - 断面ビュー
比較対象の2部品の違いを確認する最も簡単な方法は、 「パーツ比較」内の断面ビューを使用することです。
まず「パーツ比較」画面に比較対象の部品をロードします
「検索結果」タブページ内に表示されている任意の部品にマウスカーソルを乗せると、ロードするためのボタンが表示されます。そのボタンをクリックすることで「パーツ比較」画面で部品をロードできます。
「パーツ比較」画面内で「3D比較」タブ選択、3Dビューを開きコンテキストメニュー内「切断面の定義」コマンドを選択します。または3Dビュー下部、ツールバー内の「切断面の定義」アイコンをクリックします。
軸をクリックすると切断面を切りかえることができます

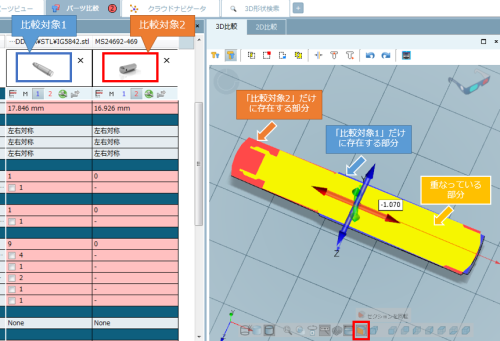

下の図はX軸を切断面にした例です。
断面ビューでは「セクションを回転」ボタンが追加されます
クリックすると切断面を回転できます。
