ユニット製品の隠れた部品を参照するには？
複数部品が組み合わさったユニット製品の内部に隠れた部品へアクセスしたい場合、いくつか方法があります。
１．透明度を設定する
例えばシリンダの内部を見たい場合、ボディを透明にすることができます。

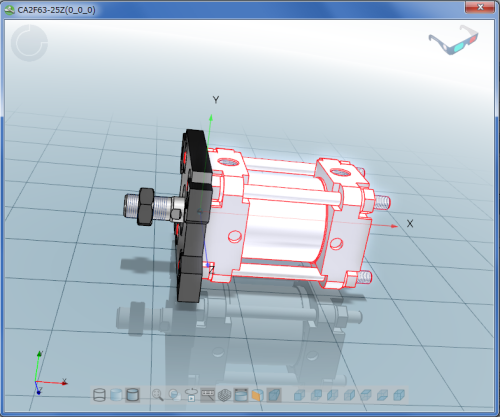

１）3Dビュー内で透明にしたい部分を選択します。

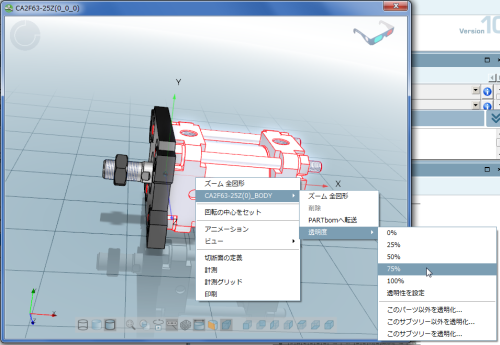

２）右クリック＞選択された製品＞透明度＞％（ここでは75%を選択しています）を選択します。

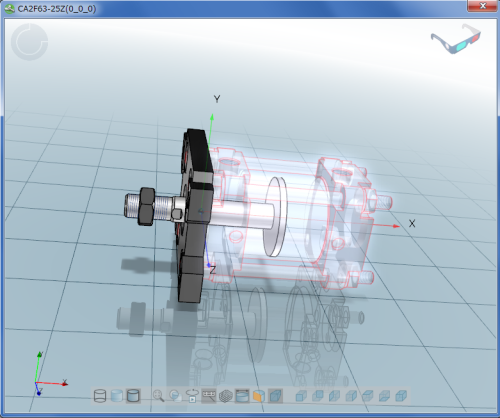

ボディは透明度75%に設定され内部が参照可能となります。
２．分解ビュー

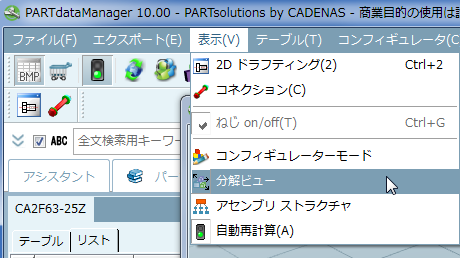

１）PARTdataManagerのメニュー「表示」＞「分解ビュー」を選択します。

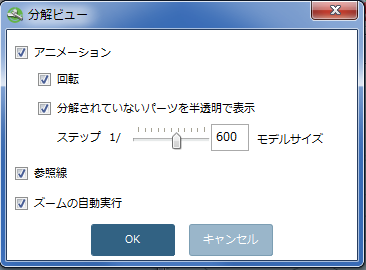

「分解ビュー」ダイアログが表示されます。
２）そのまま何も変更せず「OK」をクリックします。

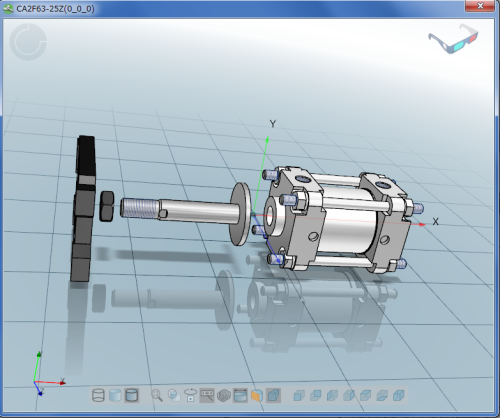

３）ユニットが部品ごとに分解されて、内部を参照することができます。
