アセンブリ内のコンポーネントの位置を知るには？

ある程度複雑な構成のユニットとなっている製品の場合、構成するコンポーネントがどの位置にあるのか知りたい場面もあるかと思います。PARTsolutionsでは、それを簡単に知ることができます。

１．任意の部品でパーツビューを開きます。

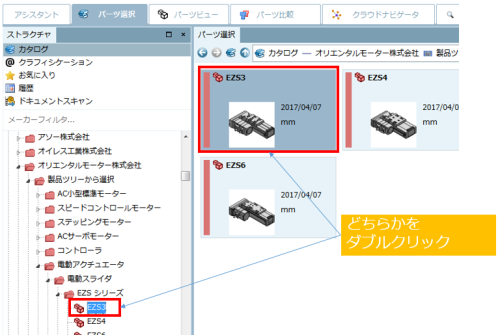

カタログツリーから

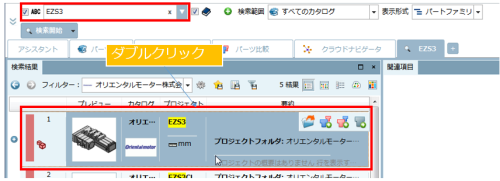

検索結果から

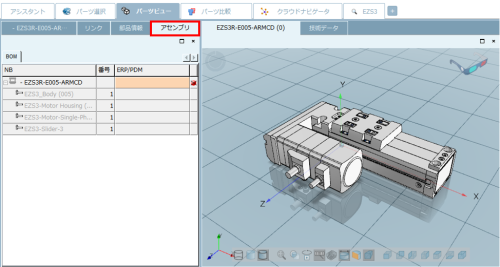

２．パーツビューで「アセンブリ」タブを選択します。

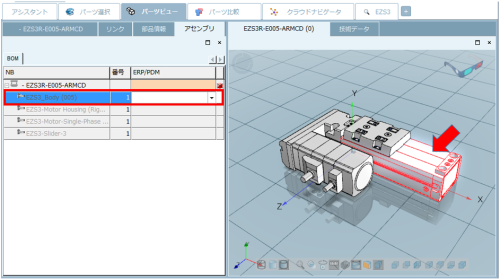

３．「BOM」タブ内のリストで、コンポーネントを選択します。すると左側の3Dプレビュー内で該当するコンポーネントがハイライトされます。

この例では「EZS3_BODY」の位置を調べています。

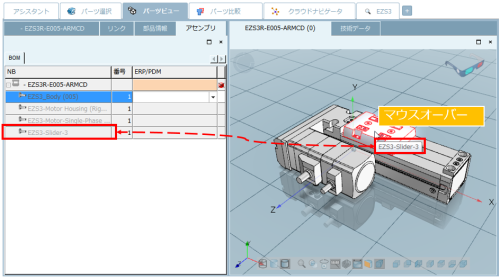

また逆に3Dプレビュー内でコンポーネントにマウスカーソルを当てると、その名前がツールチップで表示されます。

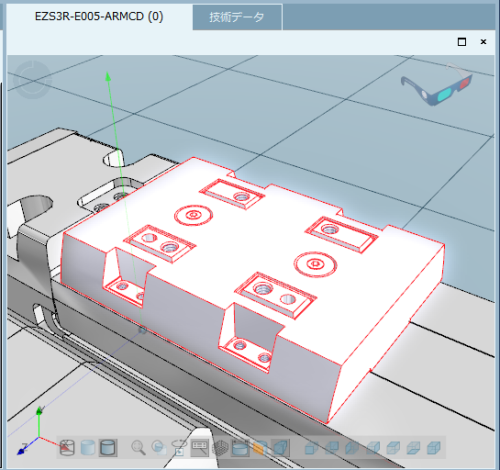

さらにそのコンポーネントをダブルクリックすると、ズームします。
