3D形状検索 - 簡単に形状の違いを確認するベストな方法とは？

比較対象の部品によっては、3D比較が形状の違いを素早く識別するためのベストな方法とはいえないこともあります。2D比較やトポロジ値の比較も考慮するべきです。

例：

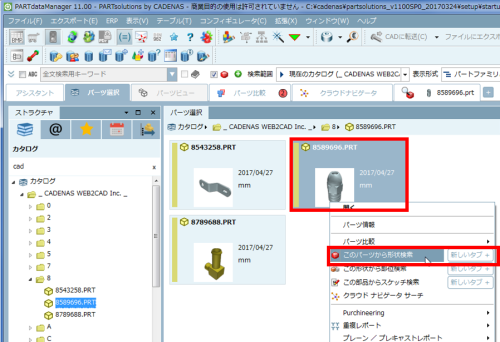

１．3D形状検索のための参照パーツを選択します。

２．パーセンテージは、部品の違いの概要を示します。

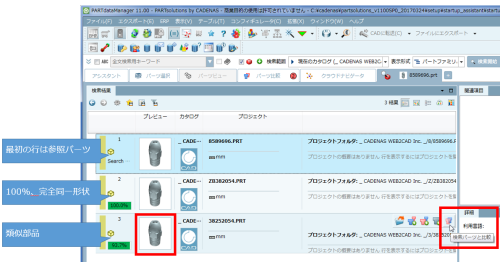

サムネイルをみてください。93%と違うことはわかりますが、一見しただけではどこがどう違うのか把握できません。そこで「パーツ比較」機能を使います。

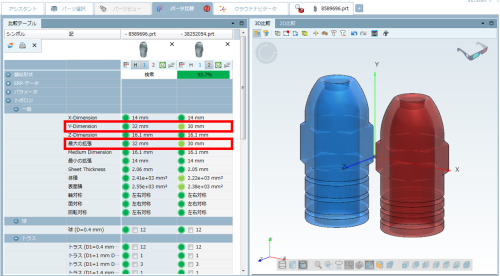

３．この場合、3D比較はベストとはいえません。トポロジ値を見てください。長手方向であるY方向の寸法に違いがあることが素早く把握できます。

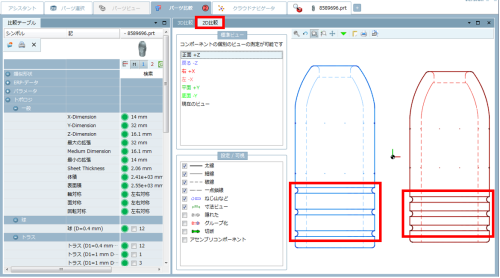

４．詳細な違いは2D比較画面で把握できます。
