3Dビューを調整するには？

部品の詳細情報を確認するときパーツビューをロードします。このときサイズやオプションの指定に対応する3Dプレビューが表示されます。3Dプレビュー下部にある「3Dツールバー」を使って、この3Dプレビューを必要に応じて設定できます。

3Dツールバー

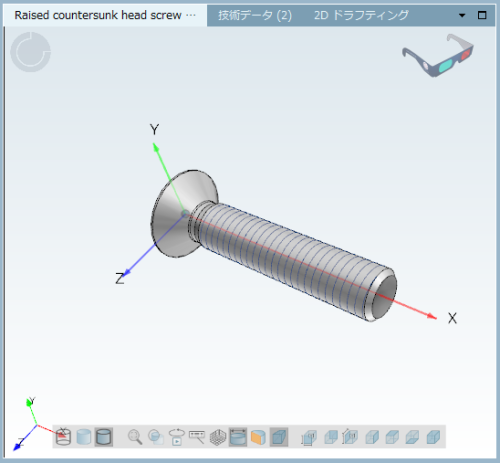

標準：

これを基準としていろいろ変更してみます。

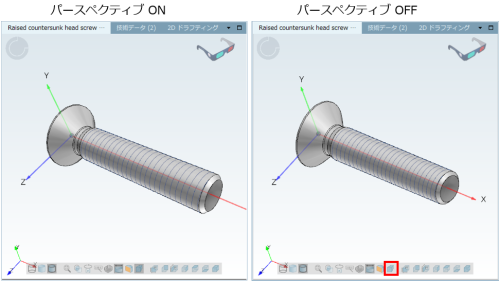

１）パースペクティブビューのオン／オフ：

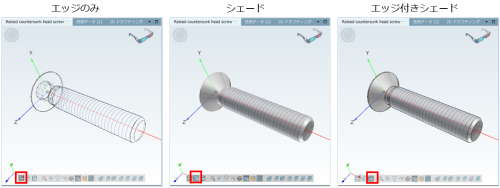

２）ソリッドの表示形式

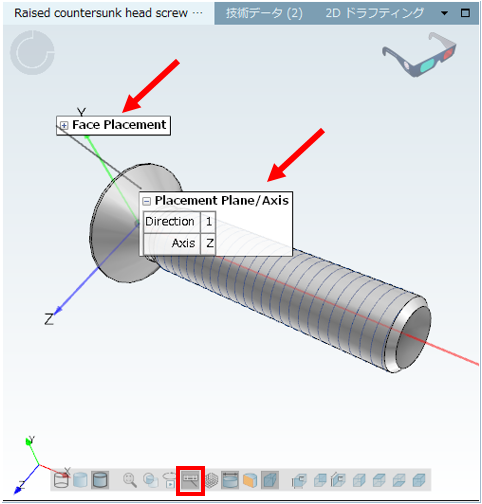

３）テキスト表示

※すべての部品で表示されるわけではありません。

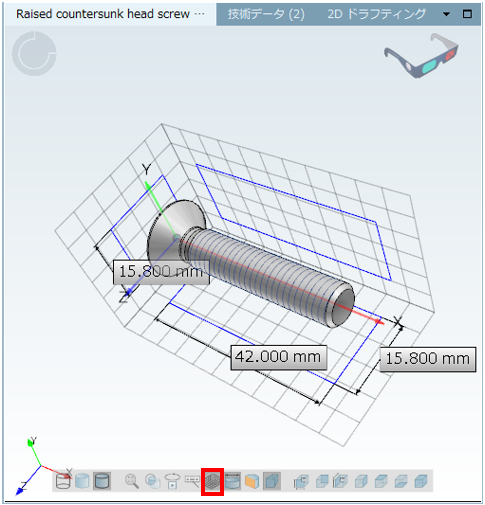

４）計測グリッド

部品のXYZ寸法が表示されます。

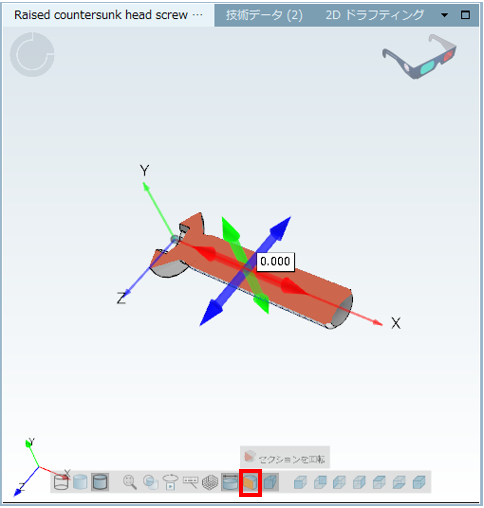

５）断面図

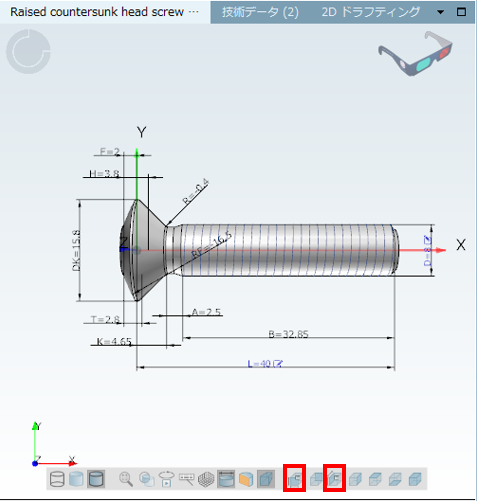

６）寸法付きビュー

※すべての部品で表示されるわけではありません。
