ファイルシステムまたはCADからの参照モデルを使って形状検索を実行する方法とは？

ファイルシステムまたはCADから基準となる参照モデルを使って、形状検索を実行することができます。ネイティブフォーマットおよびさまざまな中間フォーマット（STEP, IGES, JT, etc.）の3Dデータを使うことができます。ネイティブフォーマットの場合、そのCADシステムが開始されている必要があります。

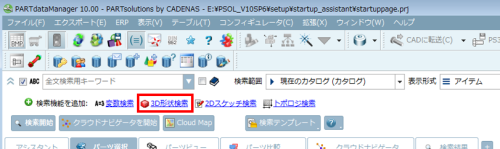

１．「3D形状検索」をクリックします。

＞このとき同じ名前のダイアログが開きます。

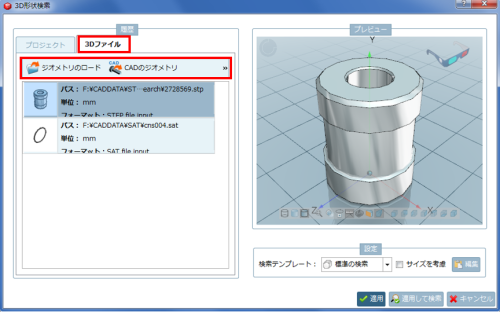

２．「CADのジオメトリ」をクリックすると、CADシステムで開いているパーツがダイアログにロードされます。

「ジオメトリのロード」をクリックすると、Windowsエクスプローラーの「ファイルを開く」ダイアログが開き、参照モデルにしたい3Dデータを選択することができます。

３．「適用」ボタンをクリックします。

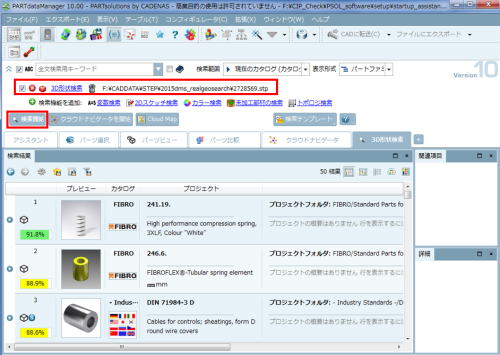

４．必要に応じて他の検索を指定してから「検索開始」ボタンをクリックします。

＞このとき検索結果が表示されます。
