図面の画像ファイルを使って部品を検索する方法

必ずしも自身で描画する必要は無く、画像ファイルをインポートして2Dスケッチ検索を行うことができます。

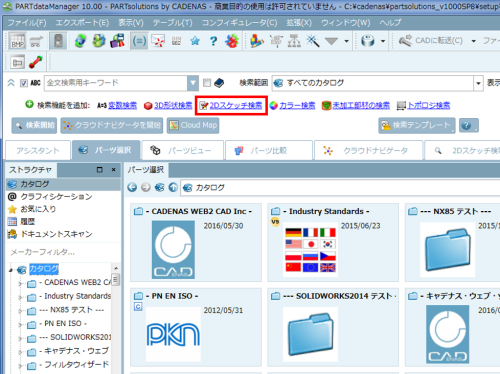

１．「2Dスケッチ検索」のリンクをクリックします。

⇒このとき、同名のダイアログボックスが開きます。

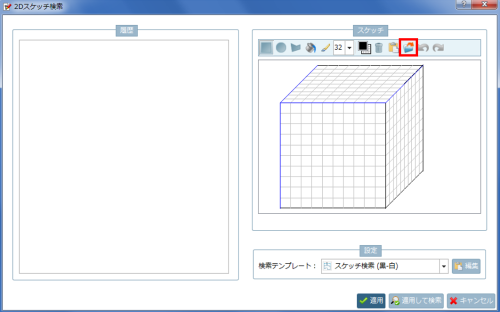

２．「画像を読み込み」ボタンをクリックします。

⇒このとき「読み込むイメージを選択」ダイアログボックスが開きます。

３．読み込む図面イメージを選択します。

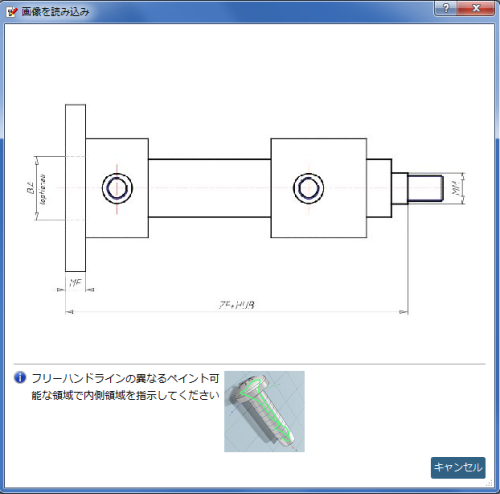

⇒ダイアログで「開く」をクリックすると、「画像を読み込む」ダイアログボックスが開き、そこに選択された図面の画像が表示されます。

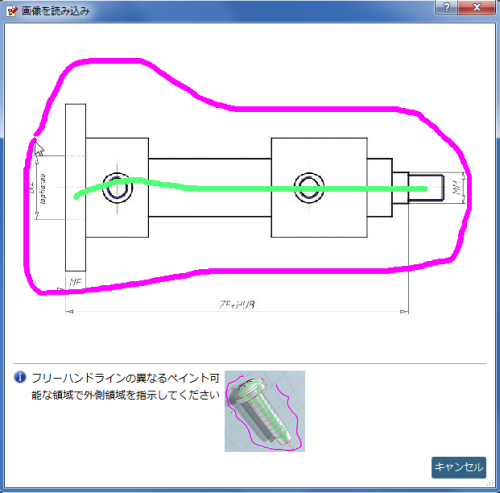

４．内側（残す部分、緑の線）と外側（削除する部分、青の線）をマークします。

マウスボタンを離すとすぐに描画が行われます。

５．意図したとおりの画像になったら「はい スケッチを取得します」ボタンをクリックします。

描画はスケッチ側面に表示されます。必要に応じて追加のビューをインポートすることもできます。

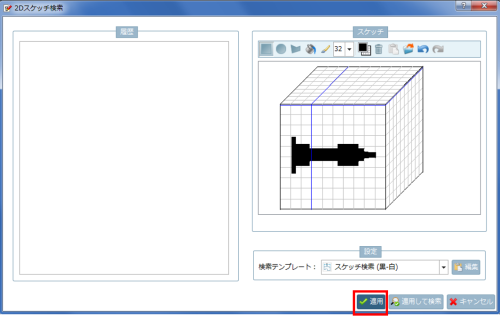

６．「適用」ボタンをクリックします。

PARTdataManagerにサムネイルが表示され、2Dスケッチがアクティブになります。

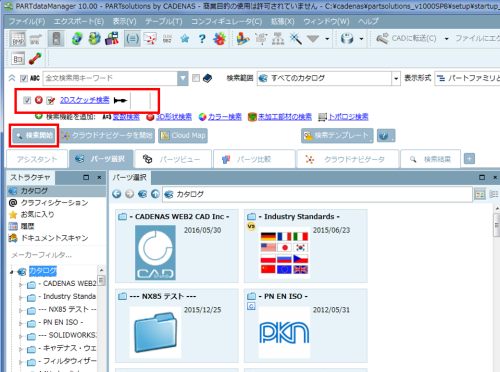

７．「検索を開始」をクリックします。

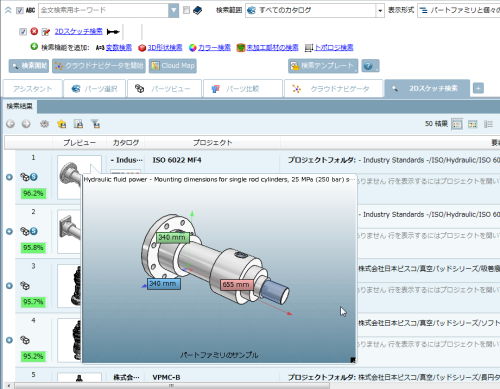

⇒検索が開始され、結果が表示されます。
