複雑な部品を分解して見るには？

シリンダやアクチュエータ等は複数の部品で構成されているアセンブリパーツです。このような製品はオプションの設定が加わると複雑な構成となります。

一体どのような部品から構成されているのか、PARTsolutionsで簡単に見ることができます。

「パーツビュー」タブでパーツを表示し、メニューバーの「表示」＞「分解ビュー」を選択します。またはツールバーの「分解ビュー」ボタン（後述）をクリックすることでも可能です。

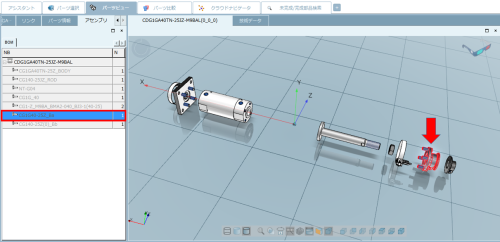

左側の「アセンブリ」タブを選択すると部品構成が表示されます。ここで部品をクリックすると、3Dビュー内でその部品がハイライトされます。

分解ビューを元に戻すには、もう一度「分解ビュー」コマンドを選択すると、ツールバーの「分解ビュー」ボタンをクリックすると元の組み合わされた表示に戻ります。
