「スレッド定義は標準ではありません」というエラーが表示され、3D形状が正常に表示されない

原因：

新しいCIPをインストールしたとき発生することがあります。各製品データのネジ部分は「Thread CIP」というネジ部分だけのデータを集めたカタログ内のデータを参照しています。したがいまして、このThread CIPのデータが製品カタログ内で使用されているネジ部分より古いと、本事象が発生します。

対策：

最新のThread CIPをインストールします。

PARTadminの「オンラインアップデート」で最新のThread CIPをダウンロード・インストールするか、または弊社PARTsolutionsサポートサイトからThread CIPをダウンロードして「オフラインアップデート」でインストールします。

●オンラインアップデート：

●オフラインアップデート：

１．本サポートサイトの「CIPダウンロード」にアクセス

２．「C」タブ をクリックすると「PARTsolutionsのねじ情報など、共通データファイル」が表示されるので「cadenas_threads.cip」をクリック

「cadenas_threads.cip」というファイルがブラウザで設定しているダウンロード先フォルダにコピーされます。多くの場合、標準では「ダウンロード」フォルダに設定されています。

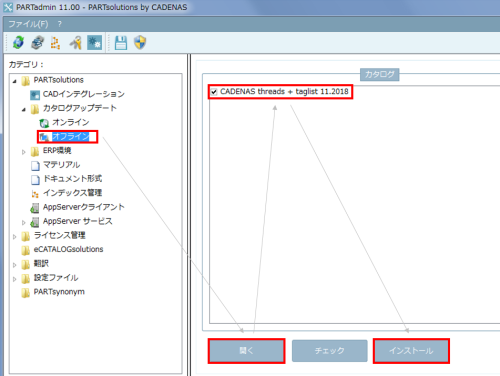

３．PARTadminを起動し、「PARTsolutions＞カタログアップデート＞オフライン」を選択、「開く」ボタンをクリックし操作2でダウンロードした「cadenas_threads.cip」を選択します。図のようにリストに追加された後「インストール」ボタンをクリック

この直後、インストールが開始されます。

４．終了

以下のように表示されるとインストール終了です。
